06X15 动态阻尼-DD1
  • 所属分类:首页>>产品介绍>>STABILUS自由型氮气缸>>自由型-动态阻尼氮气缸>>06X15 动态阻尼-DD1

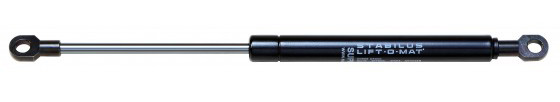

  • 动态阻尼氮气缸 STABILUS LIFT-O-MAT-DD

    产品规格: 轴心端外径 6mm / 外管端外径 15mm

    材 质: 一般碳钢 氮化轴心 / 使用温度 : -30°C~80°C

    表面处理: 轴心: 氮化染黑/外管:黑色烤漆

    长度单位:mm / 压力单位:1 kg=9.8(N)牛顿=2.2 lbs磅

    询价及订购须知:

    1.订购或询价氮气缸时,请告知产品料号及需求的压力F1 :(N牛顿 或 kg公斤) 产品压力客制化

    2.订购或询价时请明确告知需求 a. 数量 b. 使用环境 c. 使用目的如维修用或新机构设计用

    安装注意事项:

    1.氮气缸安装于机构门片上展开到最高点时,建议氮气缸管端方向朝上,轴心端朝下安装

    2.氮气缸压缩时,有效行程作动时应至少预留5~10mm以上, 以防止轴心端接头撞击氮气缸缸体而造成损坏

    3.氮气缸固定于上下支点时,务必尽量保持垂直,避免偏斜安装而影响寿命

    4.其他请参阅我司网页产品技术资料中的氮气缸安装注意事项说明

    5.氮气缸两端固定于机构或门片的螺栓或板金配件, 可参考我司网页(氮气缸专用螺栓及配件)选配,特殊需求请洽业务人员

    STABILUS 自由型-动态阻尼氮气缸 (Dynamic Gas Spring) 具有支撑及推力功能,但不具定位功能,内部填充适当压力的氮气,使得气压棒在压缩时产生反力,这个反力可用来支撑或抵销负载在气压棒上的重物,并利用缸体内部油量和活塞孔大小及管内的“特殊的油沟槽设计” 产生双向全程动态阻尼功效,并在气压棒完全伸展之末端会有车减速之功能,确保操作人员安全,本产品目前广泛运用于全球汽车工业之正厂使用。

    该产品为琥盛与德国STABILUS技术合作生产,是目前台湾业界唯一能供应给工业及车辆原厂使用之认证产品。

    产品特性 :

    1. 动态组尼氮气缸 (Dynamic Gas Spring) 无安装方向限制 , 氮气缸伸展过程平顺,安装简易。

    2. 氮气缸撑开至末段的整个伸展过程都具有缓冲效果比传统一般型氣彈簧更能保护设计之机构钣金及铰练的磨损。

    3. 阻尼效果不受安裝方向影響,因氮气缸伸展过程平顺且至末端具有减速功能,使操作人员更安全。

    适用业别:

    动态阻尼(氮气缸)合应用于自动化设备掀门,掀盖,特别是板金工业箱体掀门,汽车引擎盖及尾门掀起,家具、厨柜、电子设备、掀门、产业机械、工具机掀门等。




    ...

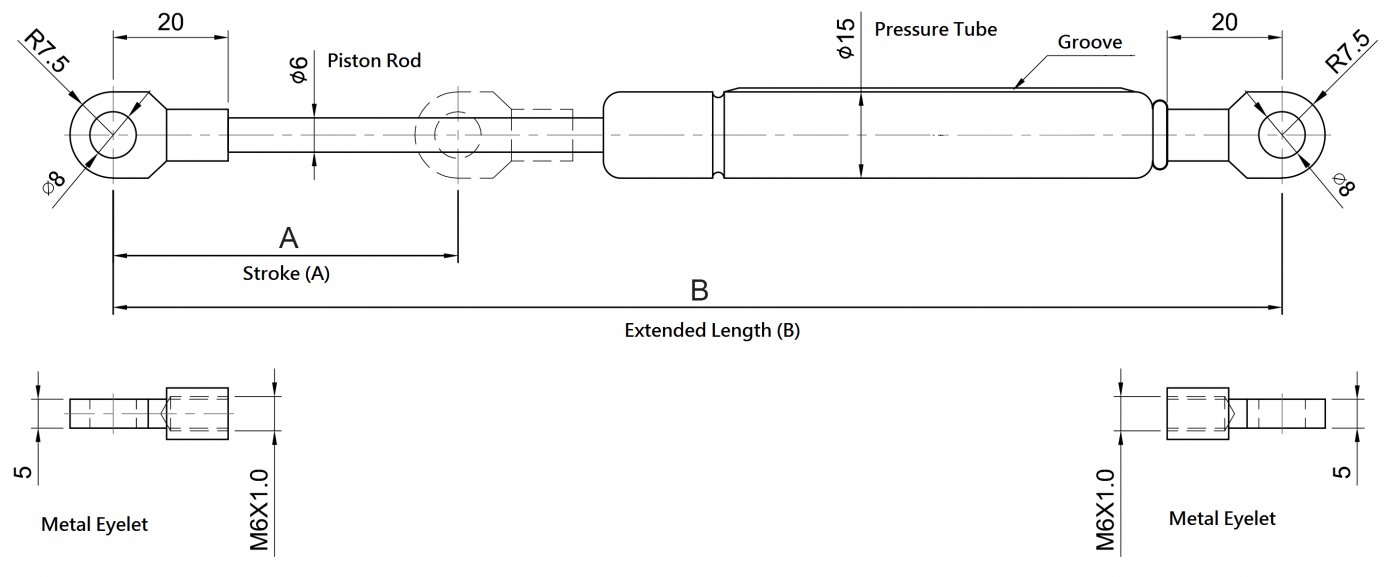

0615-B6 (10mm孔)


单位mm
9.8牛顿N)=1公斤KG)=2.2LBS
)

型号进程( A)总长(B)压力承制范围(N)产品净重( g)备注
DD1-195-B6-XXXN5019555~300

DD1-235-B6-XXXN7023550~300

DD1-250-B6-XXXN8025050~300

DD1-275-B6-XXXN9027550~300

DD1-317-B6-XXXN11031750~300

DD1-375-B6-XXXN14037550~300


STABILUS 氮气缸搭配选用螺栓及冲压配件建议如下:

1.螺栓类料号:

2.配件类料号:

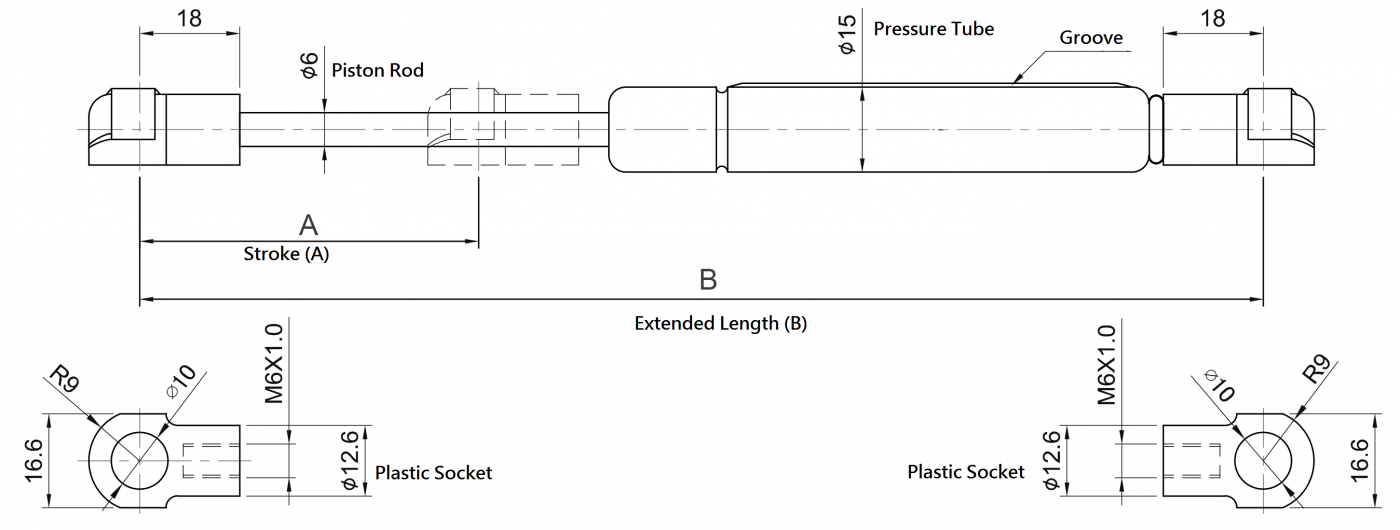

0615-A7 (8mm孔)


单位mm
9.8牛顿N)=1公斤KG)=2.2LBS
)

型号进程( A)总长(B)压力承制范围(N)产品净重( g)备注
DD1-199-A7-XXXN5019955~300

DD1-240-A7-XXXN7023950~300

DD1-254-A7-XXXN8025450~300

DD1-280-A7-XXXN9027950~300

DD1-321-A7-XXXN11032150~300

DD1-380-A7-XXXN14037950~300


STABILUS 氮气缸搭配选用螺栓及冲压配件建议如下:

1.螺栓类料号:

2.配件类料号:
