10X22 安全套管
  • 所属分类：首页>>产品介绍>>STABILUS自由型氮气缸>>自由型-安全套管氮气缸>>10X22 安全套管

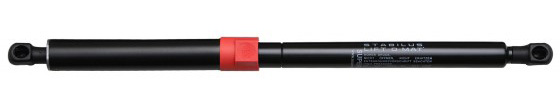

  • STABILUS LIFT-O-MAT 10/22-系列安全套管氮氣缸

    安装本产品安全管氮气缸请注意 行程 长度

    避免压缩时管端撞击弹片， 造成弹片脱落及氮气缸本体损坏影响使用寿命

    本系列规格由台湾琥盛企业委由德国STABILUS OEM代工，台湾SUPERSEN在台组装. 安全系数高，安装简易，且拥有德国品质，台湾价格之竞争优势营销全球.SUPERSEN 自由型-安全开关-氮气缸（Gas Spring Free Type-Safety series） 基本上作动原理与一般自由型气压棒 （氮气缸） 相同，主要是在于轴心端行程外部加装套管及弹簧，避免气压棒压力失效或所支撑之机构受其它外力或瞬间阵风导致气压棒瞬间关闭造成危险; 气压棒常使用于戸外餐车，咖啡车，推高机引擎盖，戸外门窗，电子设备等。

    备注：

    1.SUPERSEN 自由型安全开关氮气缸气压棒 1022系列系指轴心直径为10mm，外管直径为22mm 的氮气缸并于活塞杆外部加装套管扣环增加安全性，其压力介质为氮气（N2）, 阻尼介质为液压油（OIL）,适用温度为 - 30°C~+80°C，允许长度公差范围为±2mm。

    2.请客户于询价时，告知氮气缸所需之压力F1(N):（9.8 牛顿(N)=1公斤(KG)=2.2磅(LBS) / 长度单位(mm)

    3. 如需更多产品信息，欢迎电洽联络我司业务部或参阅网页


    ...

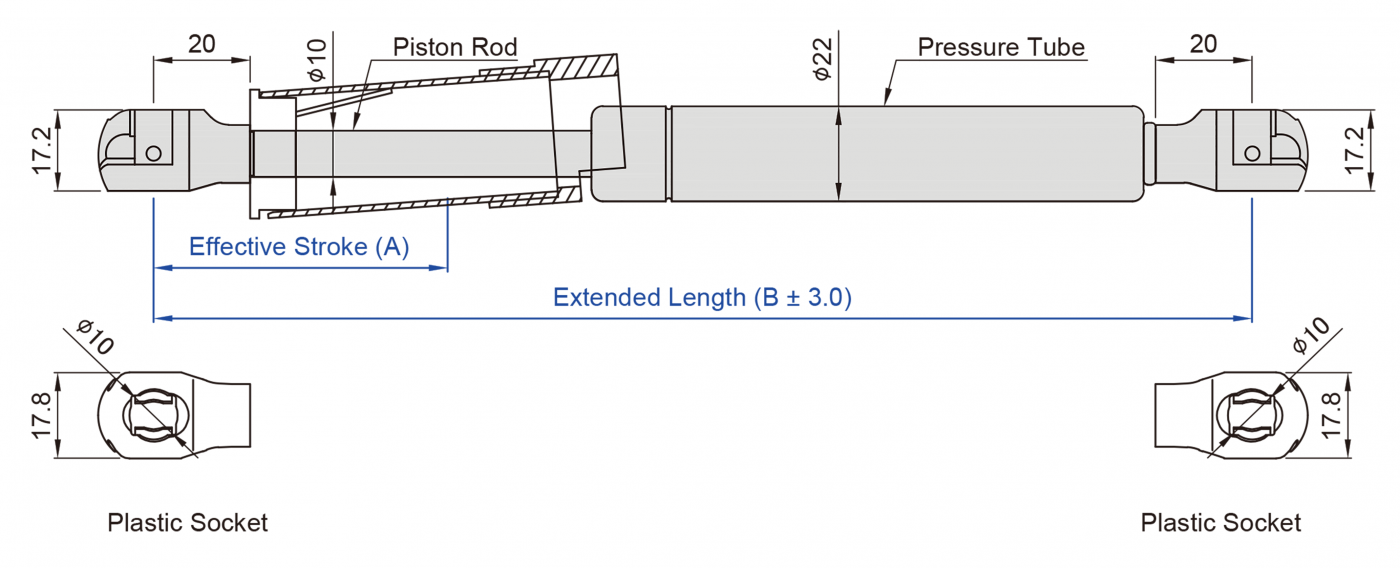

1022-B10A （10mm孔）


单位：mm
9.8牛顿（N）=1公斤（KG）=2.2磅（LBS）

型号有效行程（A）总长（B）压力承制范围（N）产品净重（ g）备注
SB3-285-B10A-XXXNPK65285 100～1000N

SB3-330-B10A-XXXNPK90330 100～1000N

SB3-385-B10A-XXXNPK115385 100～1000N

SB3-405-B10A-XXXNPK125405 100～1000N

SB3-450-B10A-XXXNPK145450 100～1000N

SB3-485-B10A-XXXNPK165485 100～1000N

SB3-500-B10A-XXXNPK175500  100～1000N

SB3-525-B10A-XXXNPK185525  100～1000N

SB3-585-B10A-XXXNPK215585 100～1000N

SB3-670-B10A-XXXNPK245670 100～1000N

SB3-685-B10A-XXXNPK265685 100～1000N

SB3-700-B10A-XXXNPK265700 100～1000N

SB3-750-B10A-XXXNPK295750 100～1000N

SB3-785-B10A-XXXNPK315785 100～1000N

SB3-830-B10A-XXXNPK335830 100～1000N

SB3-885-B10A-XXXNPK365885 100～1000N

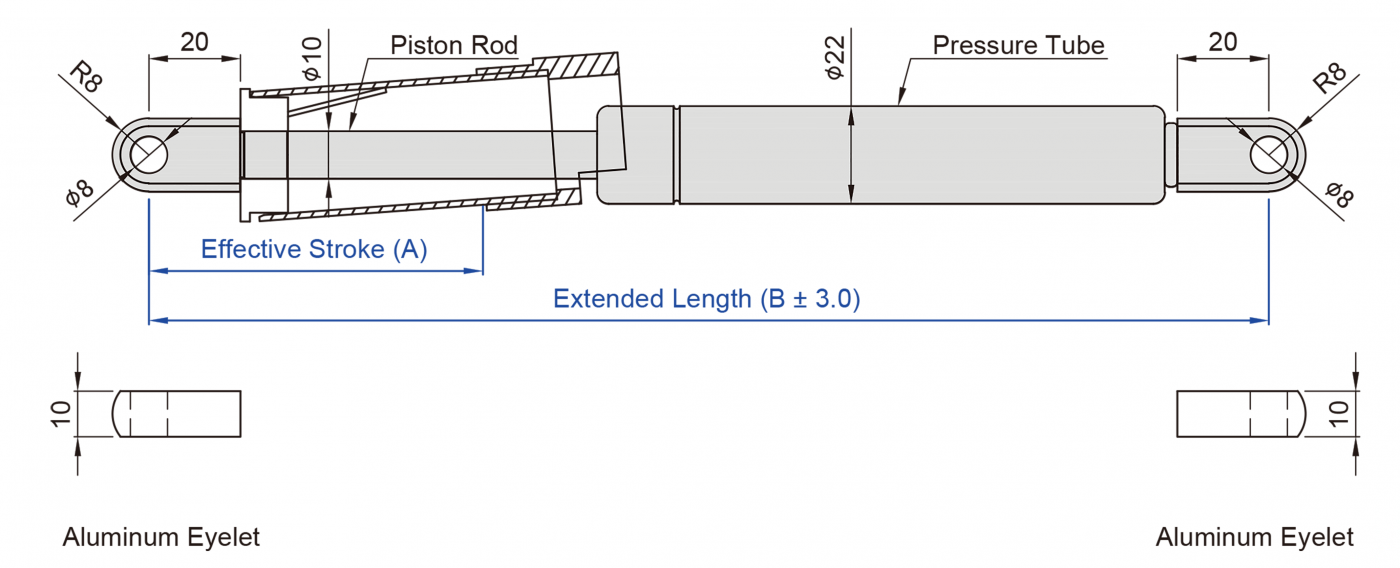

1022-C920M8 （10mm孔）


单位：mm
9.8牛顿（N）=1公斤（KG）=2.2磅（LBS)

型号有效行程（A）总长（B）压力承制范围（N）产品净重（ g）备注
SB3-285-C920-XXXNPK65285 100～1150N

SB3-330-C920-XXXNPK90330 100～1150N

SB3-385-C920-XXXNPK115385 100～1150N

SB3-405-C920-XXXNPK125405 100～1150N

SB3-450-C920-XXXNPK145450 100～1150N

SB3-485-C920-XXXNPK165485 100～1150N

SB3-500-C920-XXXNPK175500  100～1150N

SB3-525-C920-XXXNPK185525  100～1150N

SB3-585-C920-XXXNPK215585 100～1150N

SB3-670-C920-XXXNPK245670 100～1150N

SB3-685-C920-XXXNPK265685 100～1150N

SB3-700-C920-XXXNPK265700 100～1150N

SB3-750-C920-XXXNPK295750 100～1150N

SB3-785-C920-XXXNPK315785 100～1150N

SB3-830-C920-XXXNPK335830 100～1150N

SB3-885-C920-XXXNPK365885 100～1150N

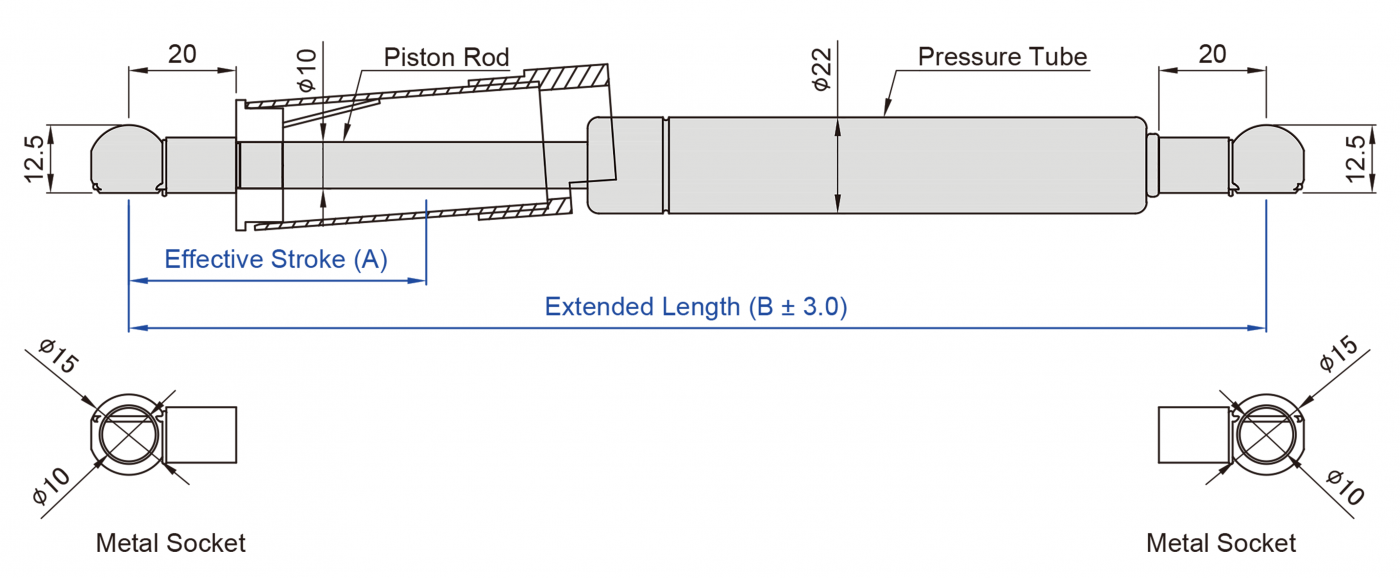

1022-C1820M8 （10mm孔）


单位：mm
9.8牛顿（N）=1公斤（KG）=2.2磅（LBS)

型号有效行程（A）总长（B）压力承制范围（N）产品净重（ g）备注
SB3-285-C1820-XXXNPK65285 100～1150N

SB3-330-C1820-XXXNPK90330 100～1150N

SB3-385-C1820-XXXNPK115385 100～1150N

SB3-405-C1820-XXXNPK125405 100～1150N

SB3-450-C1820-XXXNPK145450 100～1150N

SB3-485-C1820-XXXNPK165485 100～1150N

SB3-500-C1820-XXXNPK175500  100～1150N

SB3-525-C1820-XXXNPK185525  100～1150N

SB3-585-C1820-XXXNPK215585 100～1150N

SB3-670-C1820-XXXNPK245670 100～1150N

SB3-685-C1820-XXXNPK265685 100～1150N

SB3-700-C1820-XXXNPK265700 100～1150N

SB3-750-C1820-XXXNPK295750 100～1150N

SB3-785-C1820-XXXNPK315785 100～1150N

SB3-830-C1820-XXXNPK335830 100～1150N

SB3-885-C1820-XXXNPK365885 100～1150N

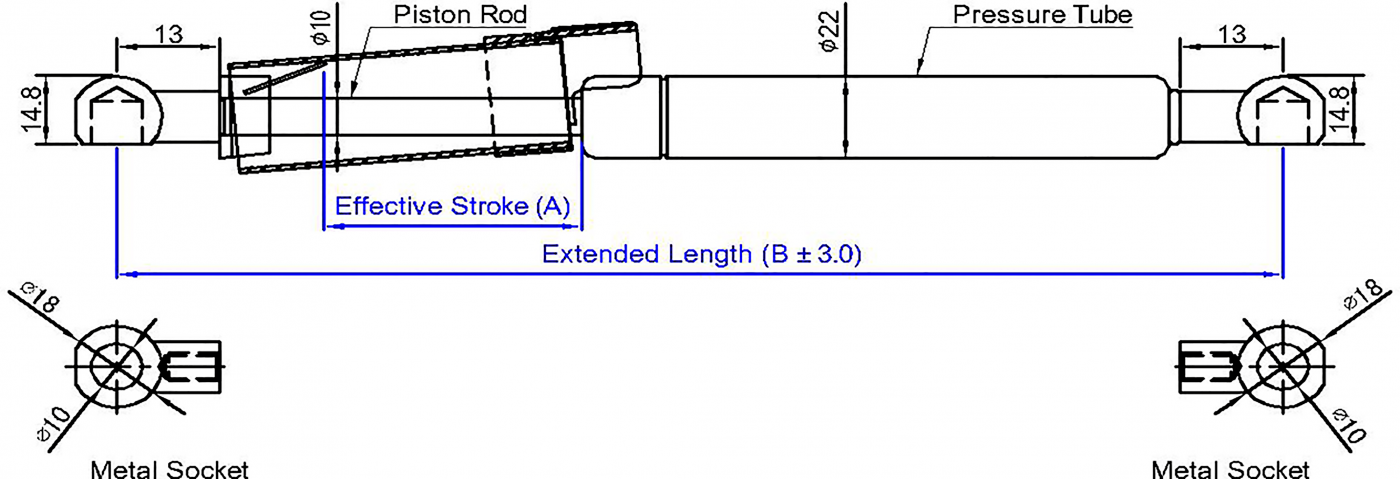

1022-L3 （8mm孔）


单位：mm
9.8牛顿（N）=1公斤（KG）=2.2磅（LBS)

型号有效行程（A）总长（B）压力承制范围（N）产品净重（ g）备注
SB3-285-L3-XXXNPK65285 100～1150N

SB3-330-L3-XXXNPK90330 100～1150N

SB3-385-L3-XXXNPK115385 100～1150N

SB3-405-L3-XXXNPK125405 100～1150N

SB3-450-L3-XXXNPK145450 100～1150N

SB3-485-L3-XXXNPK165485 100～1150N

SB3-500-L3-XXXNPK175500  100～1150N

SB3-525-L3-XXXNPK185525  100～1150N

SB3-585-L3-XXXNPK215585 100～1150N

SB3-670-L3-XXXNPK245670 100～1150N

SB3-685-L3-XXXNPK265685 100～1150N

SB3-700-L3-XXXNPK265700 100～1150N

SB3-750-L3-XXXNPK295750 100～1150N

SB3-785-L3-XXXNPK315785 100～1150N

SB3-830-L3-XXXNPK335830 100～1150N

SB3-885-L3-XXXNPK365885 100～1150N



1022-D8 （8mm孔）


单位：mm
9.8牛顿（N）=1公斤（KG）=2.2磅（LBS)

型号有效行程（A）总长（B）压力承制范围（N）产品净重（ g）备注
SB3-276-D8-XXXNPK65276 100～1150N

SB3-321-D8-XXXNPK90321 100～1150N

SB3-376-D8-XXXNPK115376 100～1150N

SB3-396-D8-XXXNPK125496 100～1150N

SB3-441-D8-XXXNPK145441 100～1150N

SB3-476-D8-XXXNPK165476 100～1150N

SB3-491-D8-XXXNPK175491  100～1150N

SB3-516-D8-XXXNPK185516  100～1150N

SB3-576-D8-XXXNPK215576 100～1150N

SB3-616-D8-XXXNPK245661 100～1150N

SB3-676-D8-XXXNPK265676 100～1150N

SB3-691-D8-XXXNPK265691 100～1150N

SB3-741-D8-XXXNPK295741 100～1150N

SB3-776-D8-XXXNPK315776 100～1150N

SB3-821-D8-XXXNPK335821 100～1150N

SB3-876-D8-XXXNPK365876 100～1150N

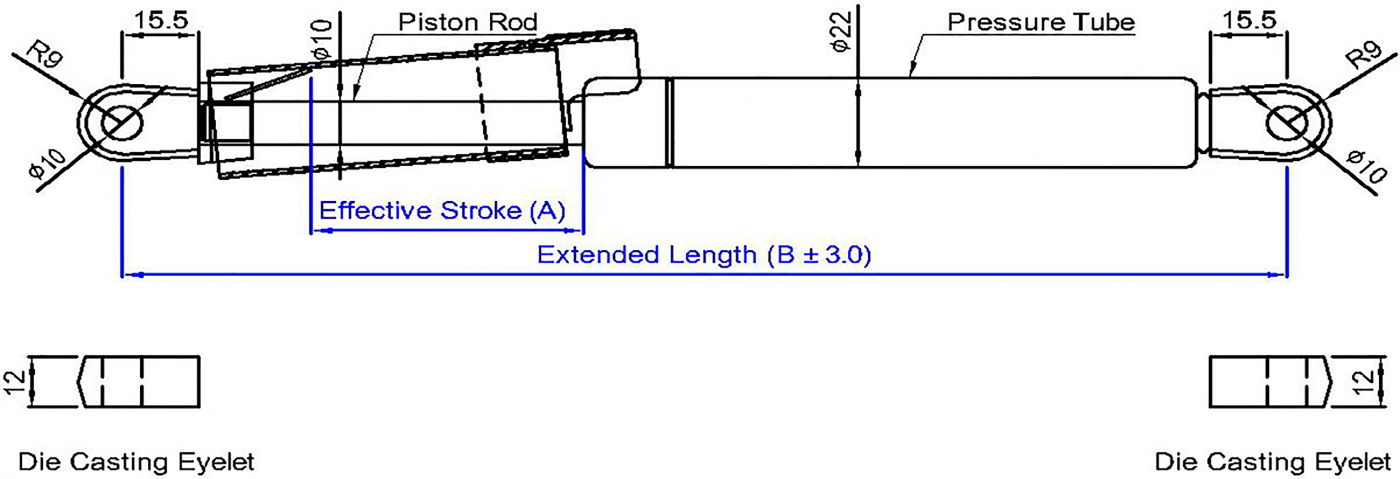

1022-D10 （10mm孔）


单位：mm
9.8牛顿（N）=1公斤（KG）=2.2磅（LBS） 位：mm

型号有效行程（A）总长（B）压力承制范围（N）产品净重（ g）备注
SB3-276-D10-XXXNPK65276 100～1150N

SB3-321-D10-XXXNPK90321 100～1150N

SB3-376-D10-XXXNPK115376 100～1150N

SB3-396-D10-XXXNPK125496 100～1150N

SB3-441-D10-XXXNPK145441 100～1150N

SB3-476-D10-XXXNPK165476 100～1150N

SB3-491-D10-XXXNPK175491  100～1150N

SB3-516-D10-XXXNPK185516  100～1150N

SB3-576-D10-XXXNPK215576 100～1150N

SB3-616-D10-XXXNPK245661 100～1150N

SB3-676-D10-XXXNPK265676 100～1150N

SB3-691-D10-XXXNPK265691 100～1150N

SB3-741-D10-XXXNPK295741 100～1150N

SB3-776-D10-XXXNPK315776 100～1150N

SB3-821-D10-XXXNPK335821 100～1150N

SB3-876-D10-XXXNPK365876 100～1150N
