拉伸型油压阻尼棒STABILUS STAB-O-SHOC

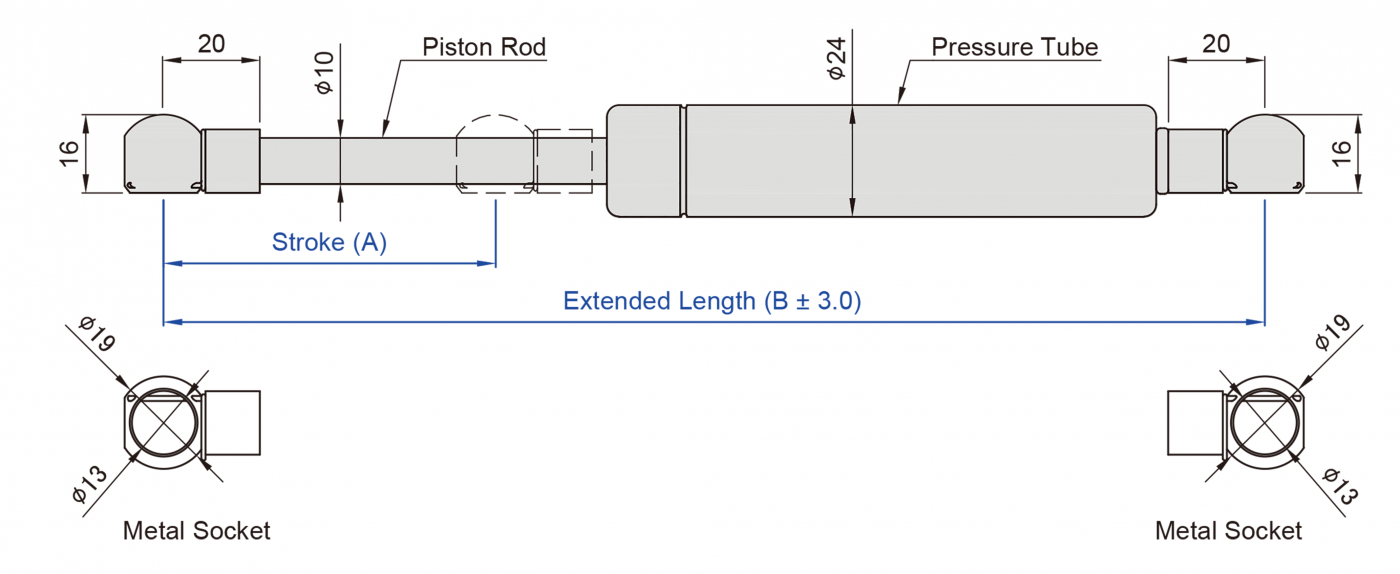

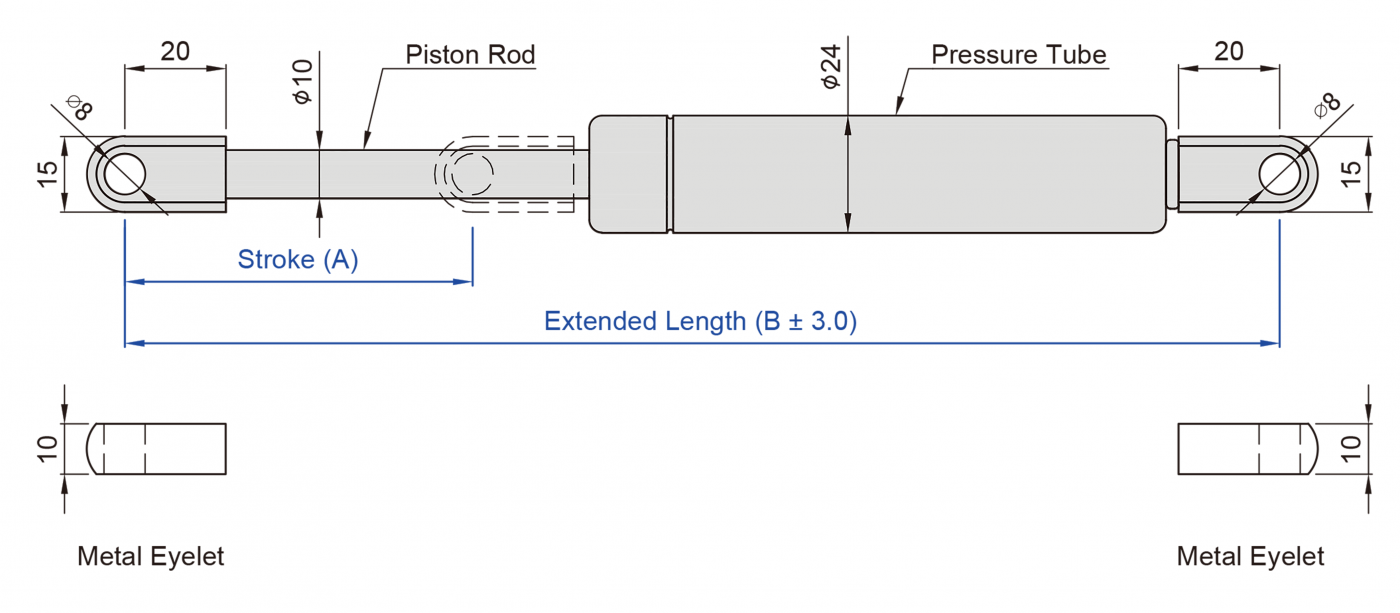

产品规格:轴心端外径10mm/外管端外径24mm

材 质:一般碳钢 氮化轴心/使用温度:-30°C~80°C

表面处理:轴心:氮化染黑/管:黑色烤漆

长度单位:mm/压力单位:1 kg=9.8(N)牛顿=2.2 lbs磅

询价及订购须知：

1.我司油压棒一般以规格品订购，询价油压阻尼棒，请告知我司产品料号

2.订购或询价时请明确告知需求 A. 数量 B. 使用环境 C. 使用目的如维修用或新机构设计用

3. 特殊OEM品规格我司亦可接受客户委托开发

安装注意事项：

1. 机构设计安装油压阻尼棒时，设计者需特别考量机构重量/阻尼速度等因素

STABILUS 油压规格品的阻尼力系以100mm/S 之速度. 油压缸垂直状态下.

2. 油压阻尼安装无方向性依实际安装效果决定，一般油压棒建议管端方向朝上，轴心端朝下安装.

3.氮气缸压缩时，有效行程作动时应至少预留5~10mm以上，以防止轴心端接头撞击氮气缸缸体而造成损坏

4.氮气缸固定于上下支点时，务必尽量保持垂直，避免偏斜安装而影响寿命

5.其他请参阅我司网页产品技术资料中的氮气缸安装注意事项说明

6.氮气缸两端固定于机构或门片的螺栓或板金配件，可参考我司网页 （氮气缸专用螺栓及配件） 选配，特殊需求请洽业务人员

STABILUS标准型 HD24E拉伸压缩油压阻尼， 是一种不含氮气的油压压缩阻尼棒，具有压缩方向阻尼功能，阻尼棒垂直安装具有最佳效果及阻尼力。 阻尼棒可在各种应用设计下提供阻尼效果。 典型的应用领域是在汽车设计、工艺技术制造、游戏机，博弈机等工业应用领域。

产品特性：

· HD24E 压缩油压阻尼棒适用于高负载

· 机构门片缓降闭合

· 阻尼关闭门片

· 减轻铰链机构负担

· 缓降门片保持安全性

产品技术规格说明：

1）油压行程

2）机械行程

3）测试速度 100mm/s

4）轴心向下，活塞活动于油中 = 油压行程 A

5）轴心向上，最大可能行程在油与气室 = 机械行程 A*

FZ：拉伸阻尼力 （N）

FD：压缩阻尼力 （ N）
