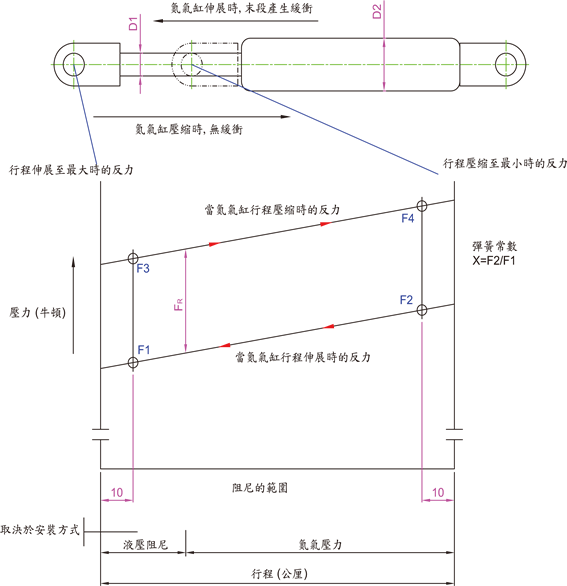

Force diagram

长度单位：mm
压力换算：1 kg（公斤）=2.2 lbs.（磅）=9.8 N（牛顿）
氮气缸的反力，是用来说明氮气缸的重要特性之一，氮气缸的反力决定了氮气缸是否可以完全将盖子或门板支撑至所需的位置。
氮气缸反力的标示位置有四处，如上图所示分别为压缩方向的F3和F4，及伸展方向的F2和F1。
一般情况下，氮气缸反力数据指的是F1，也就是氮气缸伸展至最大长度前5mm~10mm的位置所量测得到的压力值。
特殊情况下，依用户需求，F3、F4、F2也会被一并考量，测量压力数据各点描述如下：
F3=当氮气缸开始压缩10mm所量测的反力
F4=当氮气缸压缩至行程末了前10mm所量测的反力
F2=当氮气缸行程完全压缩后开始伸展至10mm所量测的
反力
F1=当氮气缸行程完全伸展至末端10mm所量测的反力
FR（摩擦力）=F3-F1，F4-F2
弹簧常数（X）=F2/F1
